多功能机床数显表DR2V/D3V
更新：2014-4-22 0:03:38 点击：
- 品牌 PASEIKI
- 型号 DR2V/DR3V
- 描述
多功能机床数显表DR2V/D3V...

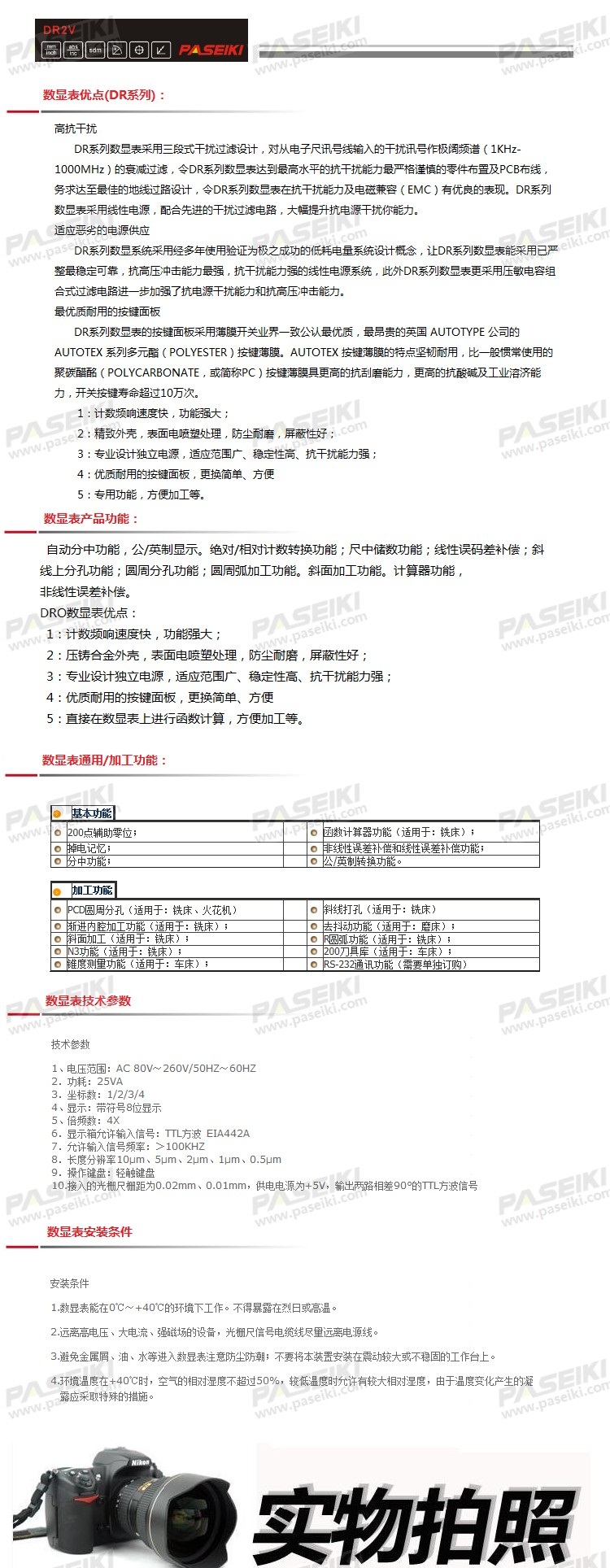

产品介绍
测量值获取与显示
数置表
数显装置用于直观显示光栅尺、长度计、旋转编码器或角度编码器的测量值。可用于：
- 测量设备和检测设备
- 分度装置
- 监测测量设备
- 手动操作的机床
- 测量机
道尔的数显装置用户非常友好。典型应用有：
- 字母数字易读
- 按键简单、排列合理
- 按钮操作舒适
- 前面板防护保护
- 紧固的金属铸造护罩
大多数数显装置都具有数据接口，可进行更高级的电路处理或打印输出测量值。
接口电子电路
paseiki公司的接口电子电路将编码器信号提供给后续电子电路接口。预留后续开发接口。
数显表通用/加工功能：
DR系列数显表优点：
高抗干扰
DR系列数显表采用三段式干扰过滤设计，对从电子尺讯号线输入的干扰讯号作极阔频谱（1KHz-1000MHz）的衰减过滤，令DR系列数显表达到最高水平的抗干扰能力最严格谨慎的零件布置及PCB布线，务求达至最佳的地线过路设计，令DR系列数显表在抗干扰能力及电磁兼容（EMC）有优良的表现。DR系列数显表采用线性电源，配合先进的干扰过滤电路，大幅提升抗电源干扰你能力。
适应恶劣的电源供应
DR系列数显系统采用经多年使用验证为极之成功的低耗电量系统设计概念，让DR系列数显表能采用已严整最稳定可靠，抗高压冲击能力最强，抗干扰能力强的线性电源系统，此外DR系列数显表更采用压敏电容组合式过滤电路进一步加强了抗电源干扰能力和抗高压冲击能力。

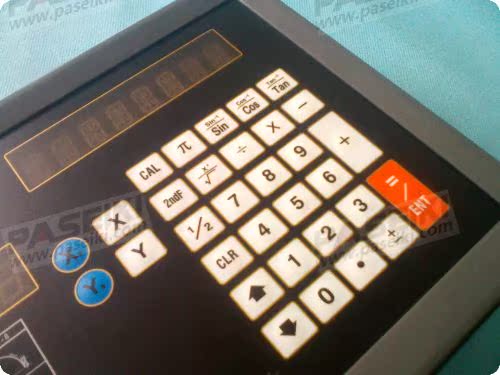

最优质耐用的按键面板
DR系列数显表的按键面板采用薄膜开关业界一致公认最优质按键薄膜,具更高的抗刮磨能力，更高的抗酸碱及工业溶济能力，开关按键寿命超过10万次。
1：计数频响速度快，功能强大；
2：精致外壳，表面电喷塑处理，防尘耐磨，屏蔽性好；
3：专业设计独立电源，适应范围广、稳定性高、抗干扰能力强；
4：优质耐用的按键面板，更换简单、方便
5：专用功能，方便加工等。
参数：
技术参数
1、电压范围：AC 80V～260V/50HZ～60HZ
2．功耗：25VA
3．坐标数：1/2/3/4
4、显示：带符号8位显示
5、倍频数：4X
6．显示箱允许输入信号：TTL方波 EIA442A
7．允许输入信号频率：＞100KHZ
8．长度分辨率10μm、5μm、2μm、1μm、0.5μm
9．操作键盘：轻触键盘
10.接入的光栅尺栅距为0.02mm、0.01mm，供电电源为+5V，输出两路相差90°的TTL方波信号
安装条件
1.数显表能在0℃～+40℃的环境下工作。不得暴露在烈日或高温。
2.远离高电压、大电流、强磁场的设备，光栅尺信号电缆线尽量远离电源线。
3.避免金属屑、油、水等进入数显表注意防尘防潮；不要将本装置安装在震动较大或不稳固的工作台上。
4.环境温度在+40℃时，空气的相对湿度不超过50%，较低温度时允许有较大相对湿度，由于温度变化产生的凝露应采取特殊的措施。
|
订购指南 |
代码指南
|
系列
|
轴数及类别
|
分辨率
|
接头方式
|
特殊功能
|
|
DR
|
2V
|
5
|
R
|
0
|
|
DR=LED表
|
2V=2轴显示器
|
1=1μm
|
R=标准接线
|
0=无特殊功能
|
|
DE=LCD表
|
3V=3轴显示器
|
5=5μm
|
S=S接线
|
1=另加特殊功能
|
|
|
1V=1轴显示器 |
0.1=0.1μm
|
C=C接线
|
|
|
|
|
0.5=0.5μm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
例子： → DR2V5R0
注：DR系列两轴多功能5μm 显示器，标准接线无特殊功能要求！
